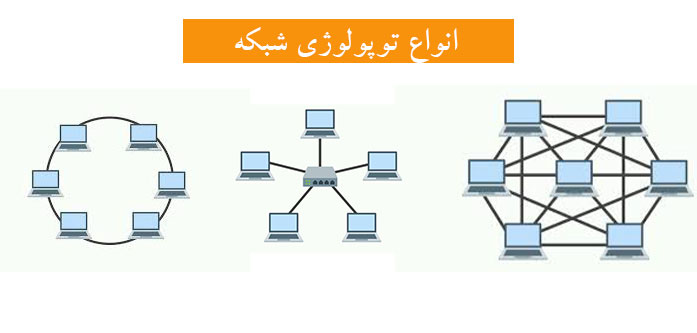

انواع توپولوژی شبکه
توپولوژی شبکه یکی از مباحث کلیدی در طراحی و پیاده‌سازی شبکه‌های کامپیوتری است. توپولوژی شبکه به ساختار یا آرایش فیزیکی و منطقی اجزای شبکه اشاره دارد و نشان‌دهنده نحوه اتصال و تعامل دستگاه‌های مختلف در یک شبکه است. انتخاب توپولوژی مناسب می‌تواند به افزایش کارایی ، مقیاس‌پذیری و امنیت شبکه کمک کند. در این مقاله به معرفی انواع توپولوژی‌های رایج شبکه می‌پردازیم و مزایا و معایب هر یک را بررسی می‌کنیم.

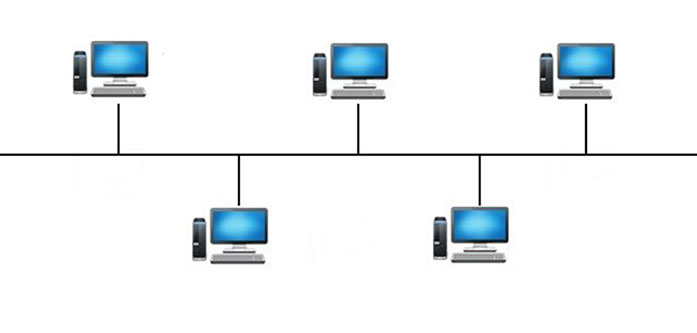

۱. توپولوژی باس (Bus)
در توپولوژی باس ، تمامی دستگاه‌های شبکه به یک کابل مشترک متصل می‌شوند که به عنوان باس یا ستون فقرات شبکه عمل می‌کند. هر دستگاهی که بخواهد داده‌ای را ارسال کند، سیگنال‌ها را بر روی این کابل مشترک ارسال می‌کند و سایر دستگاه‌ها داده‌ها را دریافت می‌کنند.
مزایا:
– سادگی در نصب : توپولوژی باس بسیار ساده است و به کابل‌کشی کمتری نیاز دارد.
– هزینه‌های کمتر : به دلیل نیاز به تعداد کمتر کابل‌ها و تجهیزات شبکه، توپولوژی باس اقتصادی‌تر است.
معایب:
– محدودیت در پهنای باند : تمامی دستگاه‌ها از یک کابل مشترک استفاده می‌کنند که باعث محدودیت در پهنای باند و ایجاد ترافیک زیاد می‌شود.
– نقص‌پذیری : در صورتی که کابل اصلی دچار خرابی شود، کل شبکه از کار خواهد افتاد.

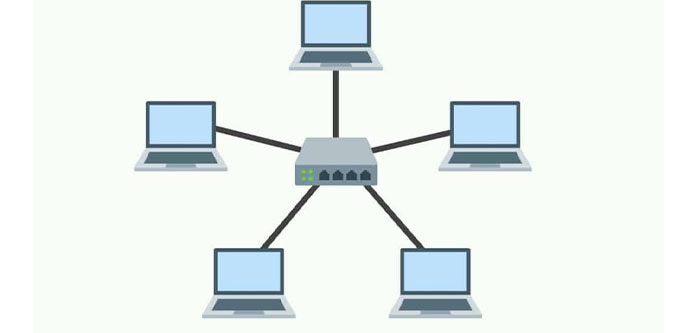

۲. توپولوژی ستاره‌ای (Star)
در توپولوژی ستاره‌ای ، تمامی دستگاه‌های شبکه به یک دستگاه مرکزی مانند سوئیچ یا هاب متصل می‌شوند. این دستگاه مرکزی مسئول مدیریت و هدایت ترافیک شبکه است.
مزایا:
– قابلیت تشخیص و عیب‌یابی ساده : در صورت خرابی یک دستگاه یا کابل، تنها آن دستگاه از کار خواهد افتاد و سایر بخش‌های شبکه همچنان به کار خود ادامه می‌دهند.
– مقیاس‌پذیری : اضافه کردن دستگاه‌های جدید به شبکه به سادگی انجام می‌شود.
معایب:
– هزینه بالاتر : نیاز به تجهیزات مرکزی مانند سوئیچ یا هاب هزینه‌ها را افزایش می‌دهد.
– وابستگی به نقطه مرکزی : در صورت خرابی دستگاه مرکزی، کل شبکه از کار خواهد افتاد.

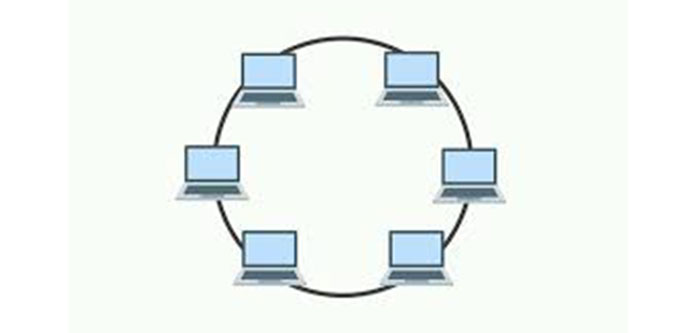

۳. توپولوژی حلقه‌ای (Ring)
در توپولوژی حلقه‌ای ، دستگاه‌های شبکه به صورت حلقه‌ای به یکدیگر متصل می‌شوند و هر دستگاه تنها با دو دستگاه دیگر ارتباط مستقیم دارد. داده‌ها به صورت ترتیبی از یک دستگاه به دستگاه دیگر منتقل می‌شوند تا به مقصد برسند.
مزایا:
– مدیریت ترافیک بهتر : به دلیل اینکه داده‌ها به صورت ترتیبی از دستگاهی به دستگاه دیگر ارسال می‌شوند، تداخل در ترافیک کمتر است.
– انتقال داده بدون نیاز به دستگاه مرکزی : نیازی به دستگاه‌های مرکزی مانند سوئیچ یا هاب نیست.
معایب:
– خرابی حساس : در صورتی که یکی از دستگاه‌ها یا اتصالات دچار مشکل شود، کل شبکه ممکن است از کار بیفتد.
– نصب و نگهداری پیچیده‌تر : توپولوژی حلقه نیاز به کابل‌کشی دقیق‌تری دارد و مدیریت آن ممکن است دشوارتر باشد.

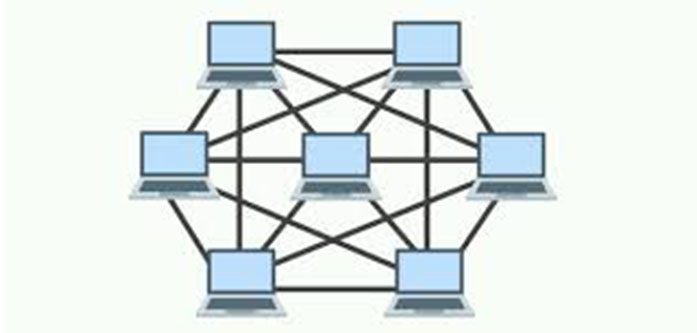

۴. توپولوژی مش (Mesh)
در توپولوژی مش ، هر دستگاه به صورت مستقیم با تمامی دستگاه‌های دیگر در شبکه ارتباط دارد. این توپولوژی به دو صورت مش کامل (هر دستگاه به تمامی دستگاه‌ها متصل است) و مش جزئی (برخی دستگاه‌ها به یکدیگر متصل هستند) پیاده‌سازی می‌شود.
مزایا:
– مقاومت بالا در برابر خرابی : در صورتی که یکی از اتصالات دچار مشکل شود، مسیرهای جایگزین برای انتقال داده وجود دارد.
– کارایی و سرعت بالا : به دلیل داشتن چندین مسیر بین دستگاه‌ها، سرعت انتقال داده بسیار بالا است.
معایب:
– هزینه بالا : نیاز به تعداد زیادی کابل و تجهیزات برای اتصال تمامی دستگاه‌ها باعث افزایش هزینه می‌شود.
– پیچیدگی نصب و نگهداری : نصب توپولوژی مش پیچیده‌تر و زمان‌برتر است.
۵. توپولوژی ترکیبی (Hybrid)
در توپولوژی ترکیبی ، از ترکیب چندین توپولوژی مختلف در یک شبکه استفاده می‌شود. این ترکیب می‌تواند شامل توپولوژی ستاره‌ای، حلقه‌ای و مش باشد. در واقع، توپولوژی ترکیبی برای استفاده از مزایای توپولوژی‌های مختلف به صورت همزمان طراحی می‌شود.
مزایا:
– انعطاف‌پذیری بالا : امکان تطبیق با نیازهای مختلف شبکه و بهینه‌سازی بر اساس محیط‌های مختلف.
– مقیاس‌پذیری بهتر : شبکه می‌تواند با استفاده از توپولوژی ترکیبی به راحتی گسترش یابد.
معایب:
– پیچیدگی و هزینه‌های بالا : مدیریت و نصب توپولوژی ترکیبی به دلیل ترکیب چند توپولوژی مختلف پیچیده‌تر است و هزینه بیشتری نیز دارد.
علاوه بر پنج توپولوژی اصلی که معرفی شدند، توپولوژی‌های دیگری نیز در طراحی شبکه وجود دارند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به معرفی چند توپولوژی دیگر می‌پردازیم:
۶. توپولوژی درختی (Tree)
توپولوژی درختی ترکیبی از توپولوژی باس و ستاره‌ای است. در این توپولوژی، دستگاه‌ها به صورت سلسله مراتبی متصل می‌شوند، به این معنی که هر گروه از دستگاه‌ها به یک سوئیچ یا هاب متصل است و سوئیچ‌های اصلی به یکدیگر متصل می‌شوند. این توپولوژی اغلب در شبکه‌های بزرگ با چندین سطح دسترسی استفاده می‌شود.
مزایا:
– ساختار سلسله‌مراتبی که امکان مدیریت آسان را فراهم می‌کند.
– مقیاس‌پذیری بالا برای اضافه کردن دستگاه‌های جدید بدون تأثیر بر بخش‌های دیگر شبکه.
معایب:
– وابستگی به دستگاه‌های مرکزی : اگر یکی از سوئیچ‌های اصلی از کار بیفتد، بخش بزرگی از شبکه قطع می‌شود.
– هزینه بالا : نیاز به سوئیچ‌ها و هاب‌های متعدد هزینه‌های نصب و نگهداری را افزایش می‌دهد.
۷. توپولوژی حلقه‌ای مضاعف (Dual Ring)
در توپولوژی حلقه‌ای مضاعف ، دو حلقه مجزا از دستگاه‌ها در شبکه وجود دارد که به صورت موازی با یکدیگر کار می‌کنند. در این توپولوژی، یکی از حلقه‌ها به عنوان مسیر اصلی و دیگری به عنوان مسیر پشتیبان یا اضطراری عمل می‌کند. در صورت خرابی یکی از حلقه‌ها، ترافیک به حلقه دوم منتقل می‌شود تا از قطع شبکه جلوگیری شود.
مزایا:
– پایداری بالا : در صورت خرابی یکی از حلقه‌ها، شبکه همچنان به کار خود ادامه می‌دهد.
– امنیت بیشتر : به دلیل وجود مسیرهای پشتیبان، شبکه در برابر خرابی‌های ناگهانی مقاوم‌تر است.
معایب:
– هزینه و پیچیدگی بیشتر : نصب دو حلقه همزمان نیازمند کابل‌کشی و تجهیزات اضافی است.
۸. توپولوژی ترکیبی سلسله‌مراتبی (Hierarchical Hybrid)
این توپولوژی ترکیبی از توپولوژی‌های مختلف است که به صورت سلسله‌مراتبی و در چندین لایه سازمان‌دهی شده است. این توپولوژی برای شبکه‌های بزرگ و پیچیده که نیاز به سطوح مختلف امنیت و دسترسی دارند مناسب است. هر لایه می‌تواند از توپولوژی‌های مختلف مانند ستاره‌ای، حلقه‌ای یا باس تشکیل شود.
مزایا:
– انعطاف‌پذیری بالا : هر لایه از شبکه می‌تواند به صورت مستقل مدیریت شود و از توپولوژی‌های مختلف استفاده کند.
– مقیاس‌پذیری بالا : اضافه کردن دستگاه‌های جدید به هر لایه به سادگی انجام می‌شود.
معایب:
– پیچیدگی زیاد : مدیریت شبکه‌های سلسله‌مراتبی نیازمند تیم‌های تخصصی و پیچیده است.
۹. توپولوژی نقطه به نقطه (Point-to-Point)
در توپولوژی نقطه به نقطه ، فقط دو دستگاه به صورت مستقیم به یکدیگر متصل می‌شوند. این توپولوژی ساده‌ترین شکل ارتباط شبکه است و در آن تنها یک مسیر ارتباطی بین دو دستگاه وجود دارد.
مزایا:
– سادگی و سرعت بالا : ارتباط مستقیم بین دو دستگاه باعث کاهش تأخیر و افزایش سرعت می‌شود.
– امنیت بیشتر : به دلیل عدم اشتراک مسیرها با دیگر دستگاه‌ها، امنیت بیشتری وجود دارد.
معایب:
– عدم مقیاس‌پذیری : توپولوژی نقطه به نقطه تنها برای ارتباط دو دستگاه مناسب است و در شبکه‌های بزرگ کارایی ندارد.
۱۰. توپولوژی ترکیبی تمام‌مش (Full Mesh Hybrid)
در توپولوژی ترکیبی تمام‌مش ، هر دستگاه به تمامی دستگاه‌های دیگر به صورت مستقیم متصل است. این توپولوژی از توپولوژی مش کامل الهام گرفته است اما از ترکیب توپولوژی‌های دیگر نیز در آن استفاده می‌شود. این توپولوژی مناسب شبکه‌هایی است که به پایداری و کارایی بالا نیاز دارند.
مزایا:
– پایداری و امنیت بسیار بالا : در صورت خرابی یک دستگاه یا اتصال، مسیرهای دیگری برای انتقال داده‌ها وجود دارد.
– انعطاف‌پذیری در مدیریت ترافیک : هر دستگاه می‌تواند مسیرهای مختلفی را برای انتقال داده انتخاب کند.
معایب:
– هزینه بسیار بالا : نیاز به تعداد زیادی کابل و تجهیزات برای اتصال تمامی دستگاه‌ها.
انتخاب توپولوژی مناسب برای یک شبکه بستگی به نیازهای کسب‌وکار ، بودجه و محیط عملیاتی دارد. توپولوژی باس برای شبکه‌های کوچک و اقتصادی مناسب است، در حالی که توپولوژی ستاره‌ای به دلیل سادگی مدیریت و مقیاس‌پذیری، برای شبکه‌های بزرگ‌تر ایده‌آل است. توپولوژی مش برای شبکه‌هایی که به پایداری و مقاومت بالا نیاز دارند مفید است و توپولوژی ترکیبی می‌تواند بهترین گزینه برای محیط‌های پیچیده باشد.
